等静压专用模具，冷等成型模具设计生产，静压机成型胶套包套模具，江苏海得实专注等静压成型模具，液体介质注入高压容器，并密切注意升压及排气情况。加压一般采取分阶段逐步进行。例如，先将压力升5MP8，保持一段时间，使模具内气体部分排出。此时，因粉料受压而体积收缩，因此高压容器内压力略有下降。以后再次升压至20SPa左右，排出部分气体后粉料体积再次收缩，然后再一次升高压力到所需的工作压力，并在选定的高压下保持20～60min左右后再降压。待压力降至常压时，打开高压容器入口后取出模具。还可以采用对高压容器加热的办法升压。因液体受热体积膨胀，加热后自己就把压力升高，但这种压力自动升高有一定限度。

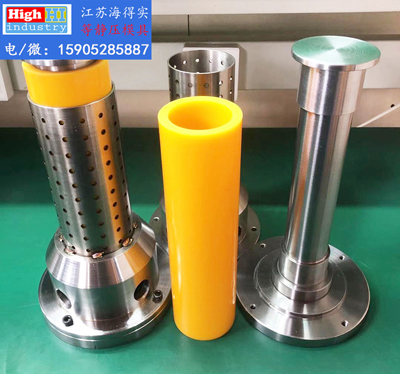

湿式等静压是将预压好的坯料包封在弹性的高分子海得实等静压模具内，密封后放入高压缸内，通过液体传递使坯体受压成型。湿式等静压可以成型形状较为复杂的制品，但只能间歇作业。干式等静压是将弹性模具半固定，不浸泡在液体介质中，而是通过上下活塞密封。压力泵将液体介质注入到高压缸和加压橡皮之间，通过液体和加压橡皮将压力传递使坯体受压成型。干式等静压可以实现自动化连续作业，但只能成型截面为方形、圆形、管状等简单形状的制品。等静压成型制成的耐磨陶瓷致密性均匀，密度高，耐磨性能优异。
粉体预处理，对瘠性粉料等静压成型工艺也需要对粉体进行预处理，通过造粒工艺提高粉体的流动性，加入粘结剂和润滑剂减少粉体内摩擦力，提高黏结强度，使之适应成型工艺需要。
2. 成型工艺，包括装料、加压、保压、卸压等过程。装料应尽量使粉料在模具中装填均匀，避免存在气孔；加压时应求平稳，加压速度适当；针对不同的粉体和坯体形状，选择合适的加压压力和保压时间；同时选择合适的卸压速度。

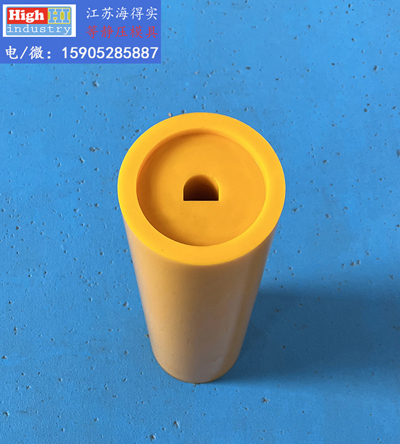

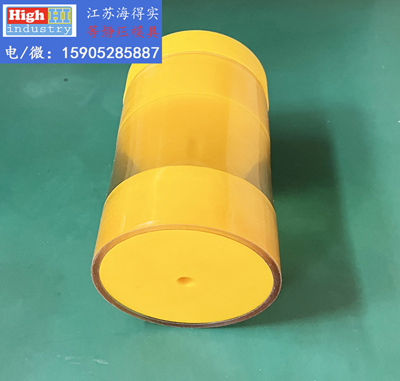

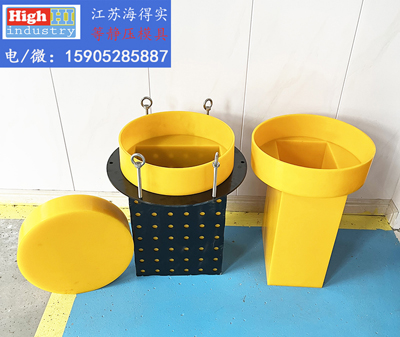

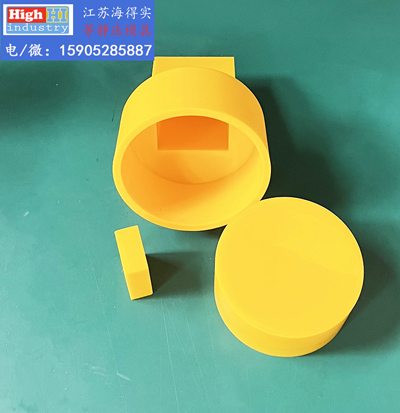

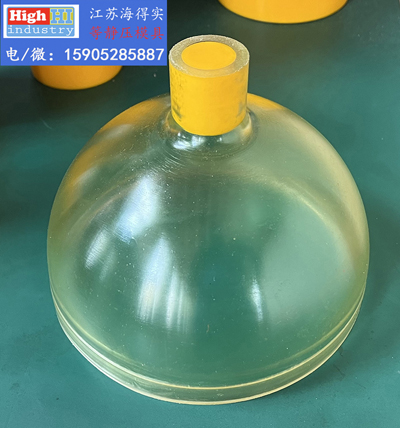

3. 成型模具，等静压对成型模具有特殊的要求，包括有足够的弹性和保形能力；有较高的抗张抗裂强度和耐磨强度；有较好的耐腐蚀性能，不与介质发生化学反应；脱模性能好；价格低廉，使用寿命长。一般湿式等静压多使用橡胶类模具，干式等静压模具多使用海得实聚氨酯等静压模具。
利用等静压工艺成型，如施加足够的压力，可将团聚体压碎。两种氧化锆粉料经受不同的等静压力后通过测定压实体的空隙分布，发现 ZY _ 800 粉料只用 300MPa即可使团聚体之间的空隙消失，亦即表明团聚体已被破坏，而 ZY - 600 粉料须压到400 MPa才能将团聚体破坏。粉料中团聚体的强度同粉料的制备方法、煅烧温度、料浆中结合剂的种类及含量等工艺参数有关。等静压成型可大大提高坯体密度的均匀性。
联系江苏海得实
电话 15905285887 颜先生
邮箱 cip@highindustryco.com
微信/QQ: 159 0528 5887
等静压模具 等静压胶套 粉体等静压成型模具 聚氨酯包胶 CIP模具 CIP BAGS ISO BAGS 冷等静压聚氨酯包套
